প্রারম্ভিক ভ্যাকুয়াম টিউব উচ্চ ফ্রিকোয়েন্সি সরঞ্জাম ভূমিকা

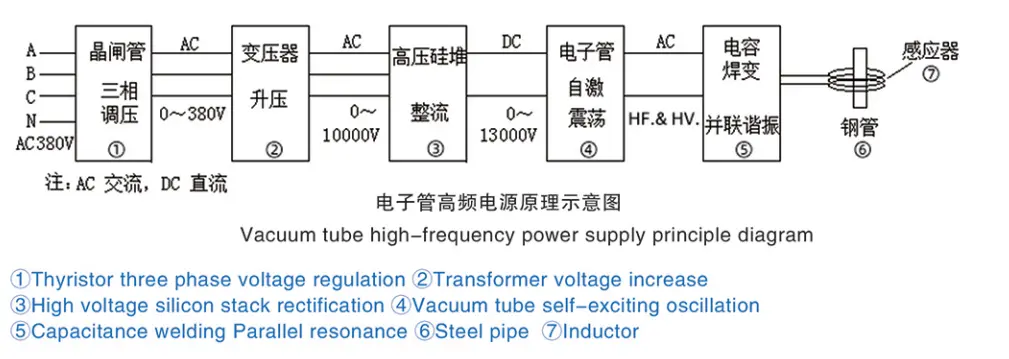

20 বছর আগে, চীনে ঢালাই পাইপ এবং তাপ চিকিত্সার জন্য ব্যবহৃত উচ্চ-ফ্রিকোয়েন্সি পাওয়ার উত্সগুলি (সাধারণত "উচ্চ-ফ্রিকোয়েন্সি ফার্নেস" নামে পরিচিত) ছিল প্রধানত বৈদ্যুতিন সংকেতের মেরু বদল উপাদান হিসাবে ইলেকট্রনিক টিউব ("ভ্যাকুয়াম টিউব" নামেও পরিচিত) সহ সরঞ্জাম। মৌলিক নীতিটি নিম্নলিখিত চিত্রে দেখানো হয়েছে:

সাধারন ইন্ডাস্ট্রিয়াল এসি (চীনে থ্রি-ফেজ ফোর ওয়্যার 380V/50HZ) থাইরিস্টর এসি ভোল্টেজ রেগুলেটরের মাধ্যমে 0 থেকে 380V (ফ্রিকোয়েন্সি অপরিবর্তিত) পর্যন্ত অ্যাডজাস্টেবল এসি-তে রূপান্তরিত হয় এবং তারপরে প্রায় 10000V হাই ভোল্টেজ পর্যন্ত ধাপে ধাপে ধাপে ধাপে 10000V উচ্চ ভোল্টেজ (একটি ফ্রিকোয়েন্সি দ্বারা পরিবর্তন করা হয়) ভোল্টেজ রেকটিফায়ার সার্কিট হাজার হাজার হাই ভোল্টেজ ডিসিতে, এবং তারপর ভ্যাকুয়াম টিউব দ্বারা এইচএফ এবং এইচভি কারেন্টে দোদুল্যমান, এবং তারপরে LC সমান্তরাল অনুরণনের মাধ্যমে দোদুল্যমান কারেন্টকে প্রশস্ত করার জন্য, এবং ইস্পাত পাইপ এবং অন্যান্য ওয়ার্কপিস ইত্যাদি গরম করার জন্য ব্যবহৃত ইন্ডাক্টরকে ভোল্টেজ হ্রাস করার পরে সরবরাহ করা হয়।

এসি ভোল্টেজ নিয়ন্ত্রণের উদ্দেশ্য হল কাজের প্রয়োজনীয়তা মেটাতে ইনপুট এবং আউটপুট পাওয়ার সামঞ্জস্য করা, এবং ভোল্টেজ সামঞ্জস্য করার সময় নির্দিষ্ট অপারেটিং অবস্থার অধীনে সরঞ্জামের আউটপুট পাওয়ার স্থিতিশীলতা নিশ্চিত করতে ভোল্টেজকে স্থিতিশীল করতে হবে।

ভ্যাকুয়াম টিউব (উচ্চ ভোল্টেজের ছোট কারেন্ট উপাদান) ব্যবহারের কারণে, ভোল্টেজ অবশ্যই বাড়াতে হবে বা বড় শক্তি আউটপুট করতে পারে না, তবে একই সময়ে, সূচনাকারীর ছোট প্রতিবন্ধকতার সাথে খাপ খাইয়ে নেওয়ার জন্য, ভোল্টেজকে আরও কমাতে হবে।

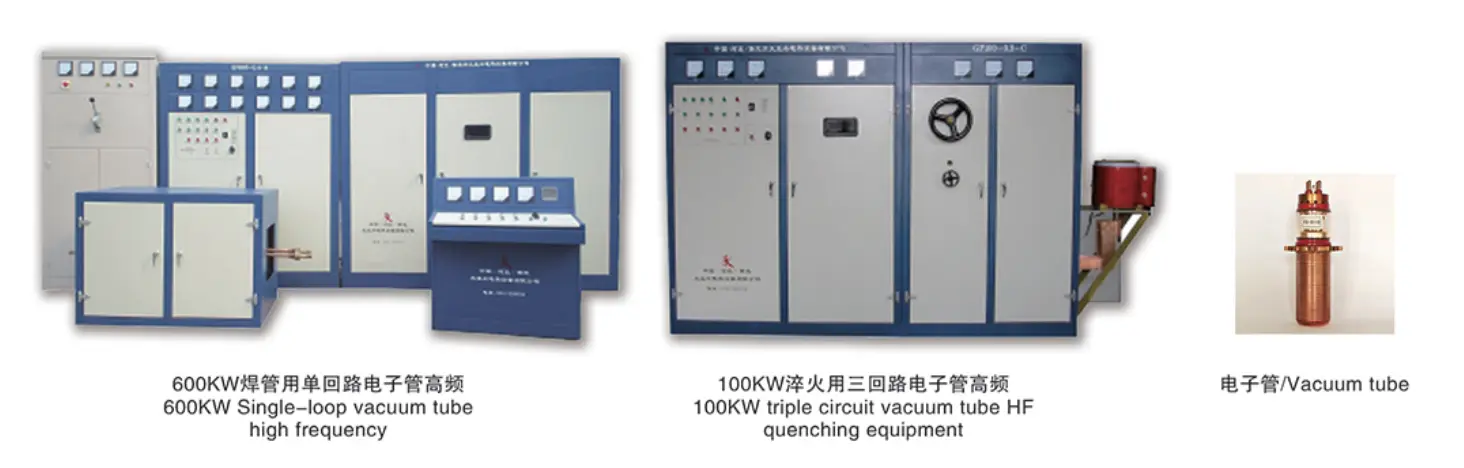

নীচের ফটোগুলি হল 600KW সিঙ্গেল-লুপ ভ্যাকুয়াম টিউব হাই ফ্রিকোয়েন্সি এবং 100KW ট্রিপল সার্কিট ভ্যাকুয়াম টিউব এইচএফ নিভেন সরঞ্জাম৷

পাইপ ওয়েল্ডিং শিল্পে, এখনও অল্প সংখ্যক উচ্চ ফ্রিকোয়েন্সি ভ্যাকুয়াম টিউব রয়েছে, যদিও ক্ষয় এবং ব্রেজিংয়ের মতো ক্ষেত্রে, উচ্চ ফ্রিকোয়েন্সি ভ্যাকুয়াম টিউবগুলি এখনও ব্যাপকভাবে ব্যবহৃত হয়।
