সলিড স্টেট হাই ফ্রিকোয়েন্সি কাজের নীতি

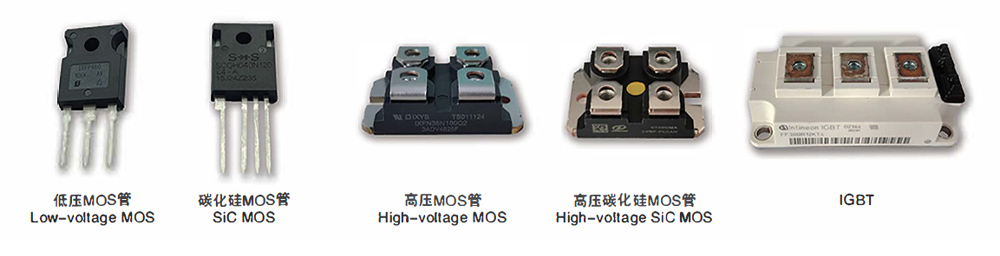

তথাকথিত "সলিড স্টেট হাই ফ্রিকোয়েন্সি" কারণ এটি প্রধান বৈদ্যুতিন সংকেতের মেরু বদল উপাদান হিসাবে ট্রানজিস্টর (MOS ফিল্ড ইফেক্ট ট্রানজিস্টর বা IGBT) ব্যবহার করে। ভ্যাকুয়াম টিউবগুলি ফাঁপা (অভ্যন্তরটি মহৎ গ্যাসে পূর্ণ, তাই বলা যেতে পারে "বায়বীয়"), ট্রানজিস্টরগুলি কঠিন।

সলিড স্টেট হাই ফ্রিকোয়েন্সি হল ভ্যাকুয়াম টিউব হাই ফ্রিকোয়েন্সির একটি আপডেটেড প্রোডাক্ট, এবং এর প্রধান সার্কিট থাইরিস্টর মিডিয়াম ফ্রিকোয়েন্সির মতো, কিন্তু ভ্যাকুয়াম টিউব হাই ফ্রিকোয়েন্সি থেকে আলাদা। এর মূল নীতি নিম্নরূপ:

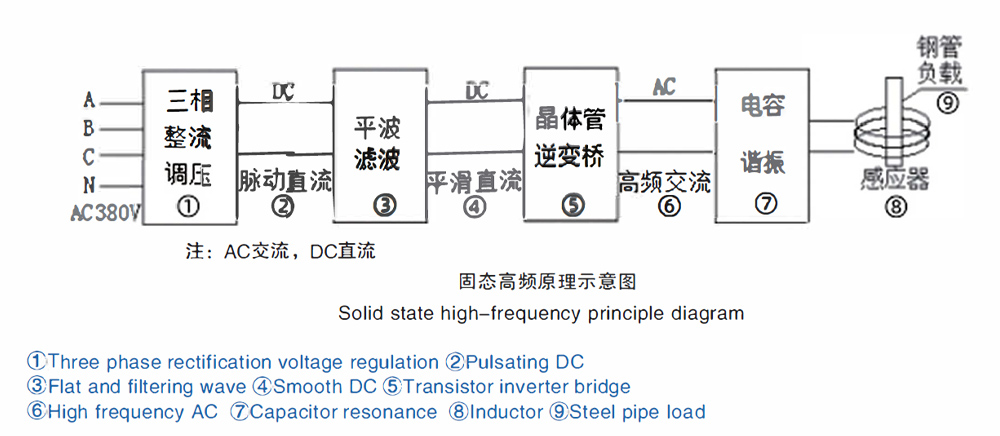

সাধারন থ্রি-ফেজ AC(380V এবং ফ্রিকোয়েন্সি 50HZ চীনে) সংশোধনযোগ্য সার্কিট (SCR বা ডায়োড এবং IGBT) এর মাধ্যমে অ্যাডজাস্টেবল ভোল্টেজ পালসেটিং ডিসিতে রূপান্তরিত হয়, এই ডিসি ফিল্টার করা হয় বা ফ্ল্যাট ওয়েভ মসৃণ ডিসি হয়ে যায় এবং তারপর ইনভার্টার ব্রিজে যায় (বড় শক্তি IGBT ট্রানজিস্টর ব্যবহার করে MFET উচ্চ ফ্রিকোয়েন্সি থেকে)। এই উচ্চ ফ্রিকোয়েন্সি কারেন্ট ট্যাংক সার্কিট লোড অনুরণন ধাতু গরম করার জন্য ব্যবহার করা যেতে পারে সরবরাহ করা হয়। ইনভার্টার সেতু পাওয়ার ইউনিট মডুলার গঠন গ্রহণ করে। প্রতিটি জোড়া পাওয়ার মডিউল একই। কিন্তু ব্যবহৃত পাওয়ার মডিউলের সংখ্যা সরঞ্জামের শক্তির উপর নির্ভর করে পরিবর্তিত হয়। সরঞ্জাম বড় বা ছোট হোক, গঠনটি মূলত একই। অনুরণন ট্যাঙ্ক বা উচ্চ মাত্রার প্যারাপুট সার্কিট আকারে অনুরণিত হয়। স্টেপ-ডাউন ট্রান্সফরমার।

উচ্চ ফ্রিকোয়েন্সি ভ্যাকুয়াম টিউবগুলির সাথে তুলনা করে, কঠিন অবস্থার উচ্চ ফ্রিকোয়েন্সি সরঞ্জামের সুবিধাগুলি নিম্নরূপ:

1. ভাল ঢালাই গুণমান: তুলনা দেখায় যে সলিড স্টেট হাই ফ্রিকোয়েন্সি সরঞ্জাম দ্বারা ঢালাই করা ইস্পাত পাইপের সমান ঢালাই প্রস্থ এবং তাপ এবং কম অভ্যন্তরীণ এবং বাহ্যিক burrs আছে

2.শক্তি সঞ্চয়:পরীক্ষাগুলি দেখায় যে একই স্পেসিফিকেশন এই ওয়েল্ডার ভ্যাকুয়াম টিউব সরঞ্জামের তুলনায় 25% এর বেশি বিদ্যুৎ সাশ্রয় করতে পারে

3. জল সংরক্ষণ: স্বল্প ক্ষতির কারণে। খুব বেশি শীতল জলের প্রয়োজন হয় না। তাই এটি একই স্পেসিফিকেশনের ভ্যাকুয়াম টিউব সরঞ্জামের চেয়ে 50% কম জল খরচ করে

4. ছোট আকার এবং হালকা ওজন: প্রধান উপাদানের ছোট আকারের কারণে (MOSFET) এবং কোন ঢালাই transformer.filament regulators.matching coils.gate circuits.etc. সুতরাং সামগ্রিক ভলিউম 50°/4 এর বেশি. একই স্পেসিফিকেশনের ভ্যাকুয়াম টিউব সরঞ্জামের চেয়ে ছোট

5. কাজ করা সহজ: কোন ভোল্টেজ নেই, পিক ভোল্টেজ কয়েকশ ভোল্টের বেশি নয়, তাই ব্যক্তিগত আঘাতের কারণ হবে না
